Typische Fehler bei der Errichtung von Photovoltaikanlagen
Typische Fehler bei der Errichtung von Photovoltaikanlagen passieren oft in der Planung, der Statik oder direkt bei der Montage der Module und Kabel. Hier finden Sie einige Beispiele von oft vorgefundenen Fehlern.
PV-Aufdachanlage. Abstand Dachhaken-Modulrand zu groß.
Fehlende Dachhaken am Schienenenden
Dachhaken fehlt
Montagepunkte der Module nicht beachtet
Dachhaken liegt auf dem Dachstein. DC-Kabel zwischen Dachsteinen ungeschützt
Dachstein dadurch gebrochen
Dachhaken liegt auf dem Dachstein
Funktionserdung fehlt. Schienen zu lang.
Funktionserdung fehlt
Funktionserdung fehlt
DC-Kabel zwischen Dachsteinen ungeschützt
Freihängende DC-Kabel
Lose Modulklemme
Kabelkanal draußen nicht UV-beständig
Rohr draußen nicht UV-beständig
Wellrohr draußen nicht UV-beständig
Unbefestigte, nicht hochgebundene DC-Kabel
Unbefestigte, nicht hochgebundene DC-Kabel
Unbefestigte, nicht hochgebundene DC-Kabel
Unbefestigte, nicht hochgebundene DC-Kabel
WR vor direkter Sonneneinstrahlung ungeschützt
DC-Strings nicht gekennzeichnet
Fehlende Blenden im Kasten
Thermografie - Modul defekt
Thermografie - Modul defekt
Leistungsminderung durch Verschattung
Leistungsminderung durch Verschattung

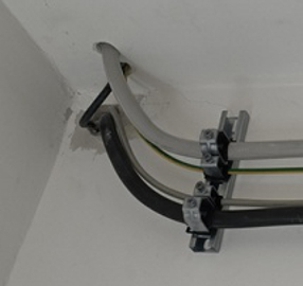

Durchbrüche nicht verschlossen
Undichte AC-Kabeleinführung
Datenkabel nicht von AC- und DC-Kabel separiert
Datenkabel nicht von AC- und DC-Kabel separiert
Datenkabel nicht von AC- und DC-Kabel separiert
Mangelhafte Kabelführung im Schrank
Mangelhafte Kabelführung im Schrank
Bei der Überprüfung der PV-Anlagen habe ich oft festgestellt, dass die Dokumentation der Anlage unvollständig ist oder sogar vollständig fehlt.
Den Auftraggebern muss von der AN eine Dokumentation der PV-Anlage übergeben werden.
Die Dokumentation muss zumindest folgendes enthalten:
Allgemeine Angaben zur Anlage: Liste der Komponenten, Leistung etc
Datenblatt des Montagesystems
Statik des Montagesystems
Datenblatt der PV-Module
Datenblatt des Wechselrichters
Ggf. Datenblatt der Energiespeicher
Flashliste der Module (Seriennummer)
Messprotokolle AC- und DC-Seite
Prüfprotokolle AC- und DC-Seite
Schaltbilder des Gesamtsystems
Stringplan
Garantiebedingungen des PV-Modulherstellers
Bedingungen zur Leistungsgarantie des PV-Modulherstellers
Garantiebedingungen des Wechselrichterherstellers
Garantiebedingungen des Energiespeichersystems
je nach Aufbau der Anlage müssen ggf. noch weitere Unterlagen beigefügt werden
